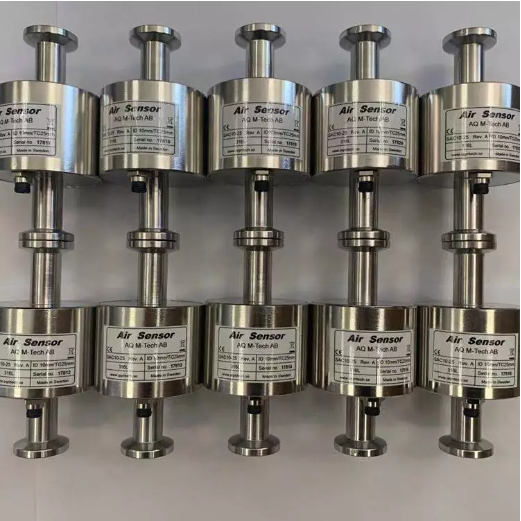

空气传感器

流经空气传感器的液体通过超声波进行监测，并由连接的超声控制器检测气体或颗粒的存在。空气传感器可靠且易于使用。
它由一体式车削而成，内部完全光滑，Ra值低。

超声控制器 D72 / DP72

超声控制器 D72 / DP72 建议与空气传感器一起使用。它安装在DIN导轨上，可以连接到两个空气传感器。

气泡检测原理

流经空气传感器的液体中的气泡通过超声波进行监测。在空气传感器内部，两束低强度超声波在垂直于液体流动的方向上穿
过液体路径。

如果气泡进入其中一个超声波束，超声波将被部分反射，超声波的强度将降低。控制器不断测量超声波的强度，
如果强度低于阈值，则检测到气泡。

此外，致密物质可以以与气泡类似的方式反射超声波，并将被检测到。

敏感性

气泡的灵敏度可以设置为高、中、低、非常低和非常非常低。

当灵敏度设置为高（阈值 40%）时，可以检测到直径约为 2 毫米或更大的单个气泡通过空气传感器。

灵敏度设置为中等（阈值：25%）时，可以检测到直径约为 3 毫米或更大的单个气泡。

当灵敏度设置为低（阈值 25%）时，可以检测到直径约为 10 毫米的单个气泡或两个较小的气泡 （3mm）。

空气传感器的灵敏度低，需要两个超声波束同时检测气泡。

由于两个超声波束在液体流动方向上相隔很短的距离，因此必须有一个非常大的气泡或两个较小的气泡才能实现气泡检测。

微小（微观）气泡通常均匀分布在流动的液体中，如果气泡量足够高，则灵敏度设置为高、中或低。

当灵敏度设置为非常低或非常非常低的灵敏度时，使用不同的测量技术使空气传感器对任何大小的气泡都非常不敏感，
即使是微小的（微观）气泡。

但是，空气传感器会检测到它何时为空。当使用非常低的灵敏度时，

空气传感器最好安装在垂直液体流动的情况下，否则水平空气传感器内的残留液体可能会被检测为液体。

安装空气传感器

一个或两个空气传感器可以连接到一个超声控制器 D72 或 DP72。空气传感器应按照国家规定安装。应由具有所需知识的人
员进行安装。

电缆

空气传感器的电缆连接到屏障（危险侧）。最大电缆长度为 10 米。类似的电缆将屏障（安全侧）连接到超声控制器 D72 / DP72。

电缆屏风很重要，因为它可以防止外部噪音进入。因此，必须屏蔽所有电缆并将屏幕接地。

电缆的内屏在屏障处接地。除此之外，外屏可以通过屏蔽电缆接头连接到地面。

型号

FCS9.4-25

FCS10-25

FCS15.75-25

FCS15.75-50

FCS16-25

FCS16-50

FCS22-50

FCS22.1-50

FCS35-50

FCS46-64

FCS60.2-77
