超声控制器

超声控制器使用超声波对液体进行测量。它可以检测流动液体中的气泡，也可以检测容器壁后面是否存在液体，
或者可以测量连续液位。超声控制器有四种不同的操作模式：

空气传感器模式：空气传感器监测流动液体中是否存在气体或颗粒。空气传感器非常可靠且易于使用。两个空气传感
器可以连接到一个超声控制器。

液位开关模式：液位开关是一个小型传感器，安装在容器外部，可以感应容器内液体的存在，而无需在容器上打孔。
四个液位开关可以连接到一个超声控制器。

液位传感器模式：使用安装在容器底部下方的液位开关（容器上没有孔）测量连续液位。通过测量液体声速的第二个
液位开关实现高精度。一个超声控制器可以测量两个水平。

凝胶距离传感器模式：使用凝胶距离传感器测量连续凝胶距离。此模式仅在 GS72 中可用。

凝胶传感器模式：安装在容器内部的凝胶传感器GF90或安装在容器外部的液位开关可以感应容器中是否存在凝胶。
四个凝胶传感器可以连接到一个超声控制器。

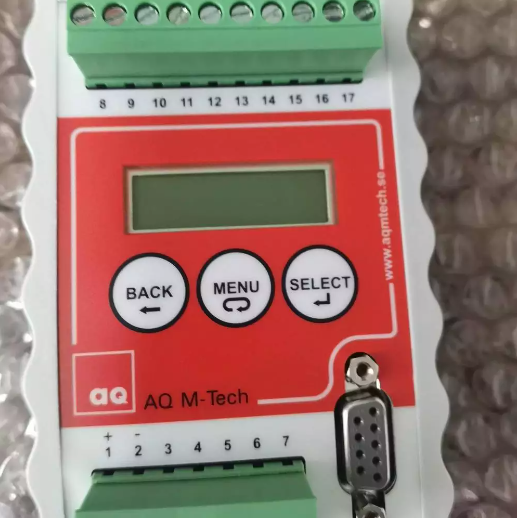

安装超声控制器 D72、G72

超声控制器应防止灰尘和水进入。它被设计成连接到DIN导轨上，它很容易卡在导轨上，可以通过向上推和弯曲顶部来移除。

通常安装在电柜中。可以通过将连接器直接拉出来卸下连接器端子。端子 1-7 和 D-sub 的连接，见表。

端子 8-17 的连接取决于所选模式，请参阅相应章节中的表格。

超声控制器应按照国家规定安装。应由具有所需知识的人员执行安装。

传感器模式和开始屏幕

当超声控制器通电时，它会在 LCD 显示屏上显示软件版本，然后是开始屏幕。

取决于设置的模式;将显示相应的“开始”屏幕。超声控制器可以设置为空气传感器模式、液位开关模式、
液位传感器模式或凝胶传感器模式。

首次打开超声控制器电源时，显示设置传感器模式。按 MENU 按钮滚动到所需模式，然后按 SELECT 按钮选择它。
传感器模式可以在高级设置中再次更改。

D72 / DP72技术参数

重量 210 克

工作温度 0°C 至 50°C

电源电压 24V ± 3VDC

电流消耗 最大 200 mA

防护等级 IP20

环境湿度 0%-90%

测量频率 1.1 - 2.2 MHz

平均输出功率 10mW

继电器1-4 个：

电位自由触点（断电时断开）

最大负载：30V DC/AC 500mA

所有四个继电器都连接到一个公共（端子 3）

连接到：

空气传感器：2 个 FCP / FCS / SAC

液位开关：4 个 LS/RS

液位传感器：2 个 LSF
