AQ聚丙烯气泡传感器PAC10-25用于食品饮料

流过空气传感器的液体通过超声波进行监测，并通过连接的超声波控制器检测气泡或颗粒的存在。空气传感器性能可靠，使用方便。

一般参数

工作温度范围 0-80℃

最高温度范围 -20-80℃

最大压力 700kPa 20℃, 500kPa 50℃, 50kPa 80℃

防护等级 IP67

粗糙度<1 μm


功能描述

使用超声波监测流经空气传感器的液体中的气泡。在空气传感器内部，两束低强度超声波通过液体路径传输。

当气泡穿过超声波束时，声音将被部分偏转，超声波束的强度会发生变化。

控制器不断测量超声波强度，并以这种方式检测气泡。液体中的致密颗粒也会使超声波偏转，因此会导致气泡检测。

通常，空气传感器CQS有两个或四个光束。使用多光束可以实现更高的灵敏度和更可靠的气泡检测。

当选择非常低的灵敏度时，使用不同的测量技术进行测量。它测量空气传感器壁中被液体阻尼的超声波回波。

对气泡的敏感性非常低。但是，存在温度依赖性，因此在这种情况下，如果校准和操作期间的温度变化不超过 +-5ºC，则很好。

测量精度取决于空气传感器的校准程度、流量、液体类型、空气传感器的安装方式以及存在单个气泡或多个气泡的天气以

及空气传感器的尺寸。

空气传感器的方向

如果空气传感器水平安装，方向很重要。流经空气传感器的液体往往会将气泡拉向管子的中心，

但当流速较低时，气泡会上升到顶部。如果旋转空气传感器使电缆/连接器朝上，则对气泡的敏感度略高。

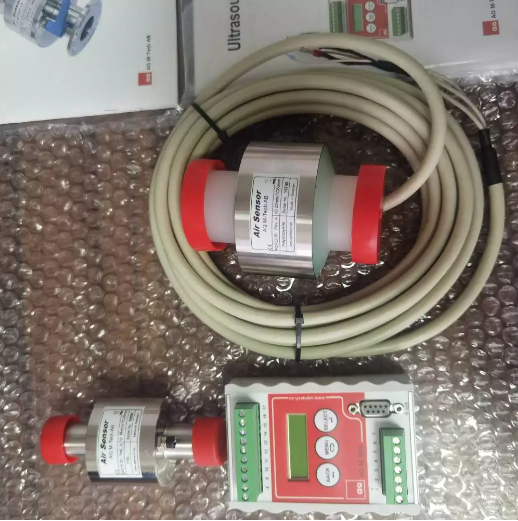

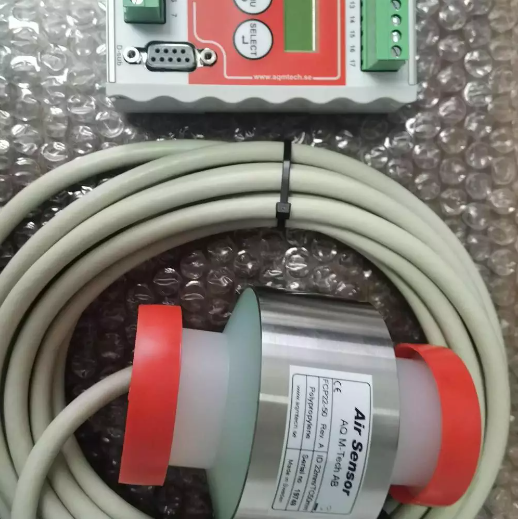

连接空气传感器

最大电缆长度取决于空气传感器，请参阅空气传感器手册。空气传感器电缆可以订购不同长度的电缆，不应延长。

电缆的非屏蔽部分不应超过 40 毫米。

SAC、PAC、DAP、APS 和 DAT 使用 M8 连接器。也可以使用带有 4 针 M8 连接器的屏蔽电缆。然后连接的不是绿色，而是黑色，

而不是黄色，蓝色。

如果 D72 安装在金属机柜内，最好将 D72 连接到机柜（接地），最好使用空气传感器电缆的屏蔽电缆密封套。

如果不使用屏蔽电缆接头，则可以将 D11、DP72 上的端子 16 或 16 或 D128 上的端子 14 或 19 连接到机柜。

请注意，空气传感器 PAC 需要一根短的跨接电缆。为了最大限度地降低电气干扰和噪声的风险。
