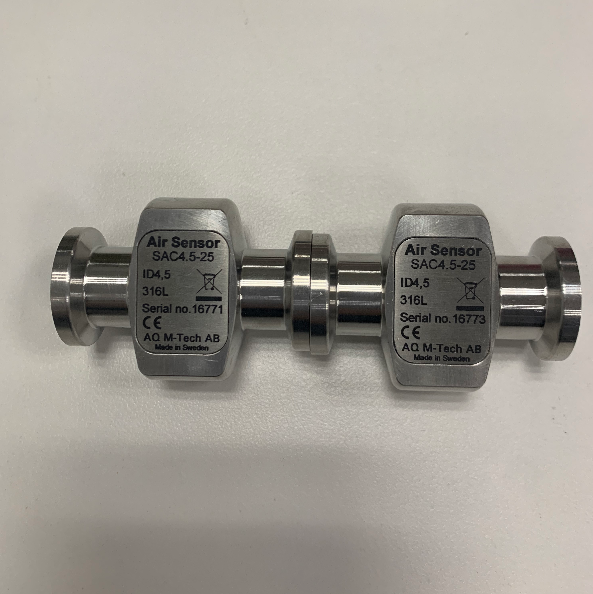

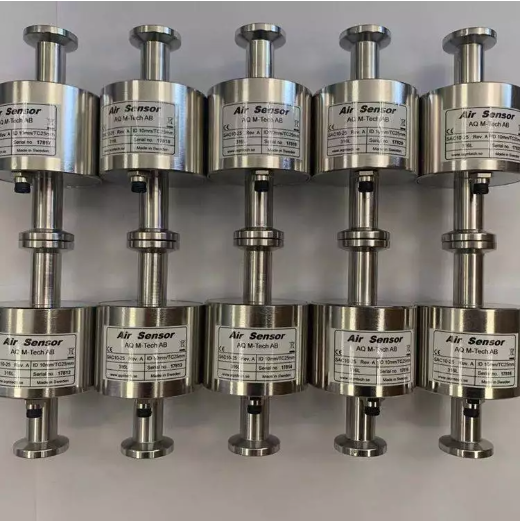

AQ不锈钢空气传感器SAC8-25用于气泡监测

一般参数

工作温度范围 0-100℃

最高温度范围 -20-130℃ (130℃时：最长总时间 500 小时）

最大压力  10bar 130℃

防护等级 IP67

粗糙度 <0,375 μm

空气传感器

流经空气传感器的液体通过超声波进行监测，连接的超声控制器检测气泡或颗粒的存在。

空气传感器可靠且易于使用。它由一体式车削而成，内部完全光滑，Ra值低。

空气传感器 SAC、CCS 和 FCS 由不锈钢 316L 制成，可进行蒸汽灭菌。

功能描述

使用超声波监测流经空气传感器的液体中的气泡。在空气传感器内部，两束低强度超声波通过液体路径传输。

当气泡穿过超声波束时，声音将被部分偏转，超声波束的强度会发生变化。

控制器不断测量超声波强度，并以这种方式检测气泡。液体中的致密颗粒也会使超声波偏转，因此会导致气泡检测。

通常，空气传感器CQS有两个或四个光束。使用多光束可以实现更高的灵敏度和更可靠的气泡检测。

当选择非常低的灵敏度时，使用不同的测量技术进行测量。它测量空气传感器壁中被液体阻尼的超声波回波。

对气泡的敏感性非常低。但是，存在温度依赖性，因此在这种情况下，如果校准和操作期间的温度变化不超过 +-5ºC，则很好。

测量精度取决于空气传感器的校准程度、流量、液体类型、空气传感器的安装方式以及存在单个气泡或多个气泡的天气以

及空气传感器的尺寸。

校准

校准必须同时使用空气（空气传感器为空）和液体（空气传感器为空）进行，并且可以按任何顺序进行。

要校准液体，请确保空气传感器内部有液体，然后选择校准液体（然后按下 SELECT 按钮一秒钟）。

要校准空气，请确保空气传感器为空并选择校准 AIR（然后按 SELECT 按钮一秒钟）。

在液体校准过程中，超声控制器将超声波的强度调整为100%。每个空气传感器在安装后都应进行校准。

校准后，建议还检查SHOW DATA中的值（见下文）。

如果自上次校准以来液体特性发生重大变化，则可能需要对液体进行新的校准。对于空气传感器 PAC 或 FCP，

温度变化超过 20ºC 需要对液体进行新的校准。

当使用非常非常低的灵敏度时，温度变化超过 4ºC 时，需要对空气和液体进行新的校准。

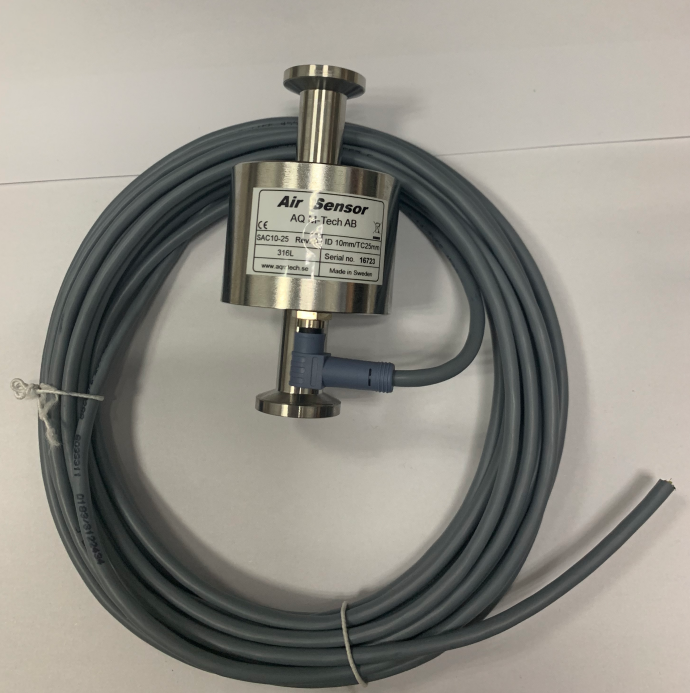

空气传感器

超声控制器

电缆

超声控制器

D72, DP72, G72, GP72, GS72，G128, D128

有限保修

AQ M-Tech AB 向原始最终用户保证，空气传感器自购买之日起一年内没有任何材料或工艺缺陷。在保修期内，

如果空气传感器因工艺或材料故障而出现故障迹象，

AQ M-Tech AB 将免费更换。如果空气传感器被改装、误用或受到异常工作条件的影响，则本保修不适用。
