瑞典AQ M-Tech D107超声控制器适配工业流体、罐体监测场景

1. 基础参数

供电：DC 24V±3V，最大功耗 300mA；

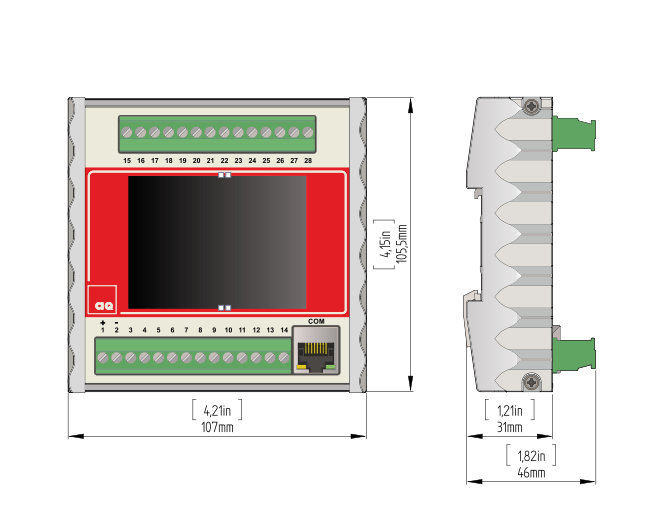

尺寸：107×105.5×46mm，重量 330g；

防护：IP20，工作湿度 0%-90%；

频率：1.6–2.4MHz，平均输出功率 10mW；

输出：1 路 4-20mA 模拟量输出。

2. 通讯与接口

标配EtherNet/IP（静态 IP，不支持 DHCP）；

接口：RJ45 网口、28 针接线端子（1-14 电源 / 预留，15-28 传感器接线）；

通讯数据：含隐式（Class1）、显式（Class3）连接，支持传感器参数配置、数据读取、校准控制。

1. 气泡监测模式（空气传感器）

支持2 路空气传感器（APS/DAP/SAC/DAT/CCS，含防爆 EX 款）；

原理：超声波穿透流体，气泡 / 颗粒遮挡信号即报警；

灵敏度：高 / 中 / 低 / 极低 4 档，可检测最小约3μl气泡；

适用：管道流体气泡、固体颗粒监测。

2. 液位检测模式（液位开关）

支持4 路液位开关（PSF/MK/KS/LS 等）；

原理：非侵入式贴容器外壁，无需开孔，测罐内液体有无；

安装：MK 款靠硅胶贴合，其余用硅橡胶粘接，适配不锈钢 / 玻璃容器；

适用：罐体多点液位报警、缺液 / 满液监测。

3.操作与校准

交互：自带显示屏 + 按键，菜单化操作，支持传感器选型、直径设置、灵敏度 / 阈值配置；

校准：空气 / 液体双校准，通讯也可远程触发校准；

滤波：气泡监测支持积分 / 延时滤波，液位开关支持延时滤波，减少误报。

固件：支持通过以太网 + PIC32 Bootloader 软件升级；

监测：记录运行时长、上电次数、校准时间、传感器更换时间、故障日志；

CE 认证，符合 EMC、RoHS、WEEE 标准，提供 1 年质保。
