AQ空气传感器APS14-25功能和安装

一般参数

操作温度 0-80℃

最大温度范围 -20-80℃

最大压力 700kPa 20℃, 500kPa 50℃, 50kPa 80℃

保护等级 IP67

管道粗糙度 <1 μm

型号

APS4-25

APS6-25

APS10-25

APS14-25

APS22-50

气泡检测原理

流经空气传感器的液体中的气泡通过超声波进行监测。在空气传感器内部，两束低强度超声波在垂直于液体流动的方向上穿过液体路径。

如果气泡进入其中一个超声波束，超声波将被部分反射，超声波的强度将降低。控制器不断测量超声波的强度，如果强度低于阈值，则检测到气泡。

此外，致密物质可以以与气泡类似的方式反射超声波，并将被检测到。

安装空气传感器

一个或两个空气传感器SAC、CCS、PAC、FCS或FCP可连接到一个超声波控制器D72或DP72

或D128。空气传感器的安装应符合国家规定。应由具备所需知识的人员进行安装。空气传感器SAC和空气传感器

PAC有一个底盘连接器。电缆必须单独订购。空气传感器FCS和空气传感器FCP的电缆是固定的，不可拆卸。

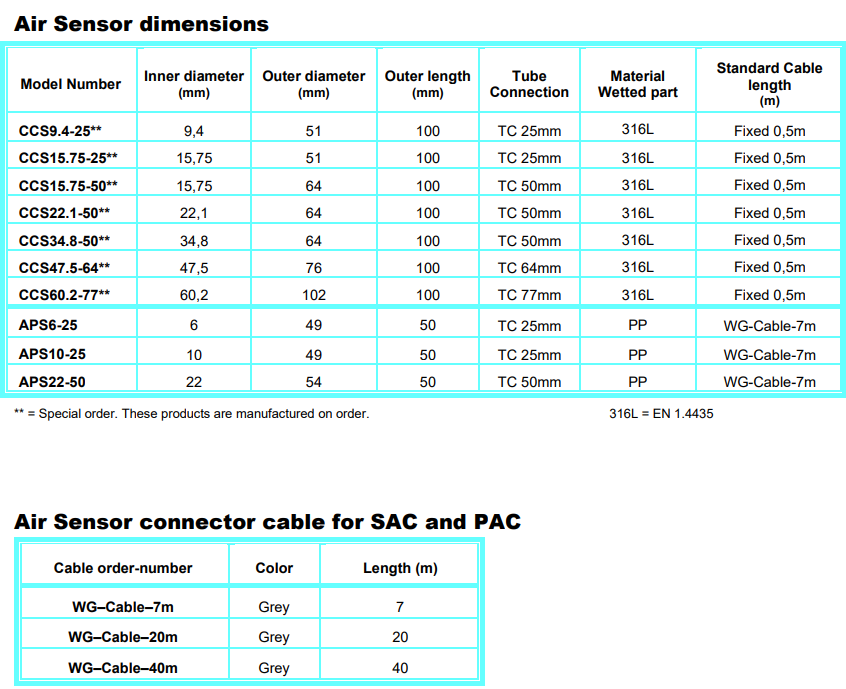

空气传感器CCS有一个带连接器的固定电缆。从图表中选择延长电缆。

垂直或水平安装

我们建议安装垂直流量的空气传感器，因为在低流速下气泡残留的风险较低。

然而，如果空气传感器安装在水平气流中，则空气传感器的旋转方向很重要。对于在慢

流速下的最大气泡灵敏度，转动空气传感器SAC，使电缆接头朝上，转动空气传感器

FCS和FCP，使电缆向下，转动空气传感器APS，使标记朝上，转动空气传感器PAC，使

电缆接头朝下，空气传感器CCS把电缆拉上来。

空气传感器

电缆

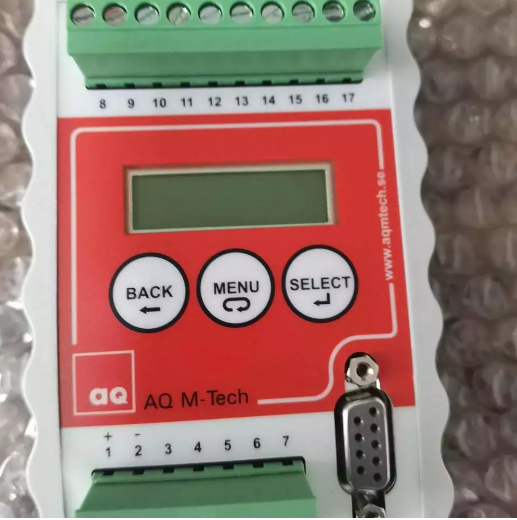

超声控制器

超声控制器型号

D72, DP72, G72, GP72, GS72，G128, D128

有限保修

AQ M-Tech AB 向原始最终用户保证，空气传感器自购买之日起一年内没有任何材料或工艺缺陷。

在保修期内，如果空气传感器因工艺或材料故障而出现故障迹象，

AQ M-Tech AB 将免费更换。如果空气传感器被改装、误用或受到异常工作条件的影响，则本保修不适用。
