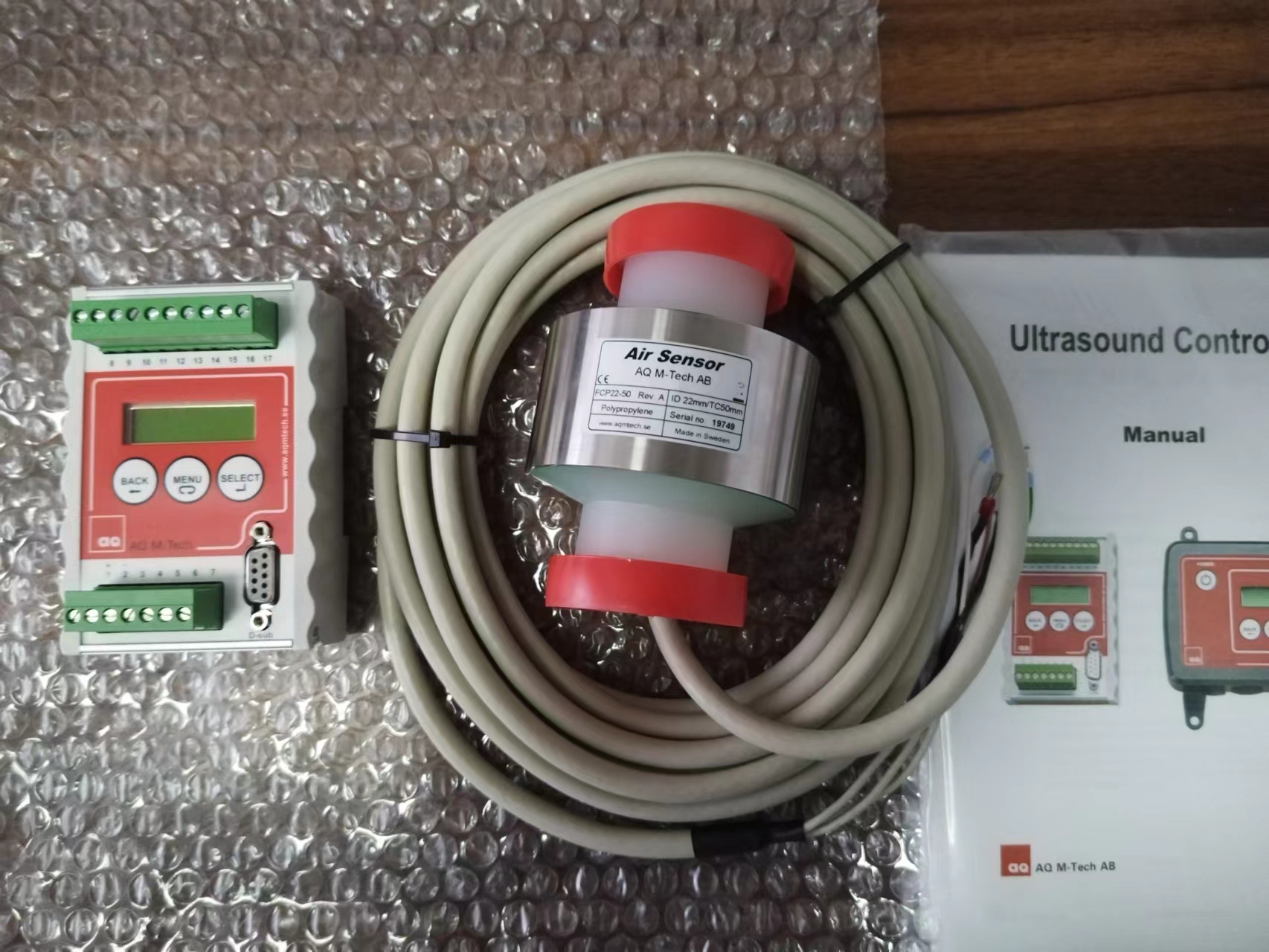

AQ M-Tech多模式超声波控制器D72/DP72/D128

供电 DC24V±3V、最大 200mA

测量频率 1.1–2.4MHz、平均功率 10mW

输出 4 路无源继电器（30V/500mA）、1/2 路 4-20mA

工作温度 0℃～50℃、湿度 0%–90%

线缆 传感器线标准 7m、可选 20m，非屏蔽段≤40mm

 空气传感器模式（气泡监测）

接入能力：支持2 路空气传感器（SAC/DAP/APS/SAC Ex/CCS Ex 等），CQS 仅支持 1 路；

检测原理：超声波穿透流体，气泡 / 颗粒遮挡信号即识别；

灵敏度：4 档可调，高灵敏度最小可测1–3μl气泡；

滤波：积分（1ms–3s）、延时（0.3s–10s），减少误报；

适配管径：2–75mm。

液位开关模式（单点液位）

接入能力：支持4 路液位开关（KS/RS/MK/LS/PSF 等）；

检测原理：免开孔、贴容器外壁，超声波穿透罐壁检测液体有无；

测量技术：Echo/WR/Dual三种，适配不同容器材质；

适配管径：15–600mm，兼容钢 / 玻璃 / 塑料容器。

液位传感器模式（连续液位）

接入能力：支持2 路液位传感器（GF90，含液位 + 速度双传感）；

检测原理：传感器贴容器底部，超声波测液面回声，精准输出液位数值；

补偿：配速度传感器，自动补偿液体温度 / 声速变化；

适配容器：底部厚度1.2–7mm钢 / 玻璃 / 塑料。

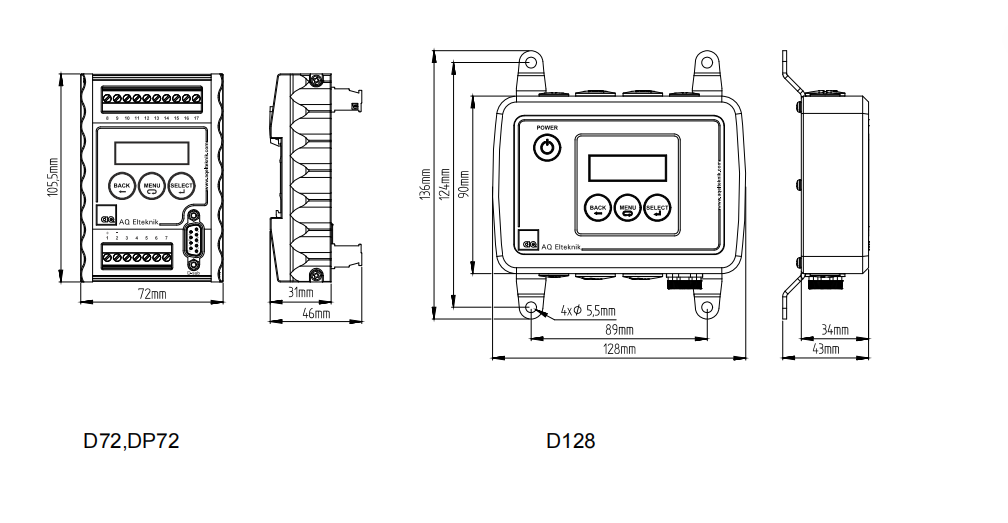

型号 安装方式 防护等级 通讯 重量

D72 DIN 导轨 IP30 无 210g

DP72 DIN 导轨 IP30 Profibus DP 210g

D128 壁挂 IP65 无 370g

选型侧重

安装环境：机柜内选D72/DP72（导轨 IP30），户外 / 潮湿选D128（壁挂 IP65）；

通讯需求：需工业总线选DP72（Profibus DP），单机选D72/D128；

功能：气泡监测选空气传感器模式、单点液位选液位开关、连续液位选液位传感器。
